QZ球形支座安装说明
发布时间：2021-7-28 16:24:24

1.球形支座安装的基本要求

A.球形支座出厂时,生产厂家应将支座调平,并将联结螺栓拧紧,以防止支座在运输和安装过程中发生转动和倾覆.生产厂家也可以根据使用单位提供的预设转角及预设位移量在装配时预先调整好.

B.支座安装前不得任意转动联结螺栓，并不得任意拆卸支座。

C.支座安装高度应符合设计要求，要保证支座平面的水平及平整。

2.球形支座的安装及注意事项

A.桥梁梁体及墩（台）部位的混凝土强度等级不宜低于C50,特殊情况需要经设计单位认可

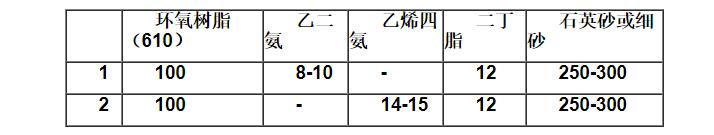

B.支座安装时，应在下支座板四周用钢模板块调整支座水平，并使下支座板底面高出桥墩（台）顶面20-50mm,找出支座纵、横向中心线位置，使之符合设计要求。用环氧树脂砂浆灌注支座底面垫层或者用自流平砂浆以及支座灌浆料灌注支座底面垫层均可，环氧树脂砂浆配合比（质量比）如下表所示：

C.环氧树脂砂浆硬化后，拆除支座四角临时钢楔块，并用环氧树脂砂浆填满被抽出楔块的位置。

D.在梁体安装完成后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，拆除上下支座联结螺栓、联结板，以防止约束梁体正常转动。

E.拆除上下支座联结板后，检查支座外观，并及时安装支座防尘罩。

F.当支座与梁体及墩台采用焊接连接时，应先将支座准确定位后，用对称间断焊接，将下支座板与墩台上预埋钢板焊接，焊接时应防止烧伤支座及混凝土。
